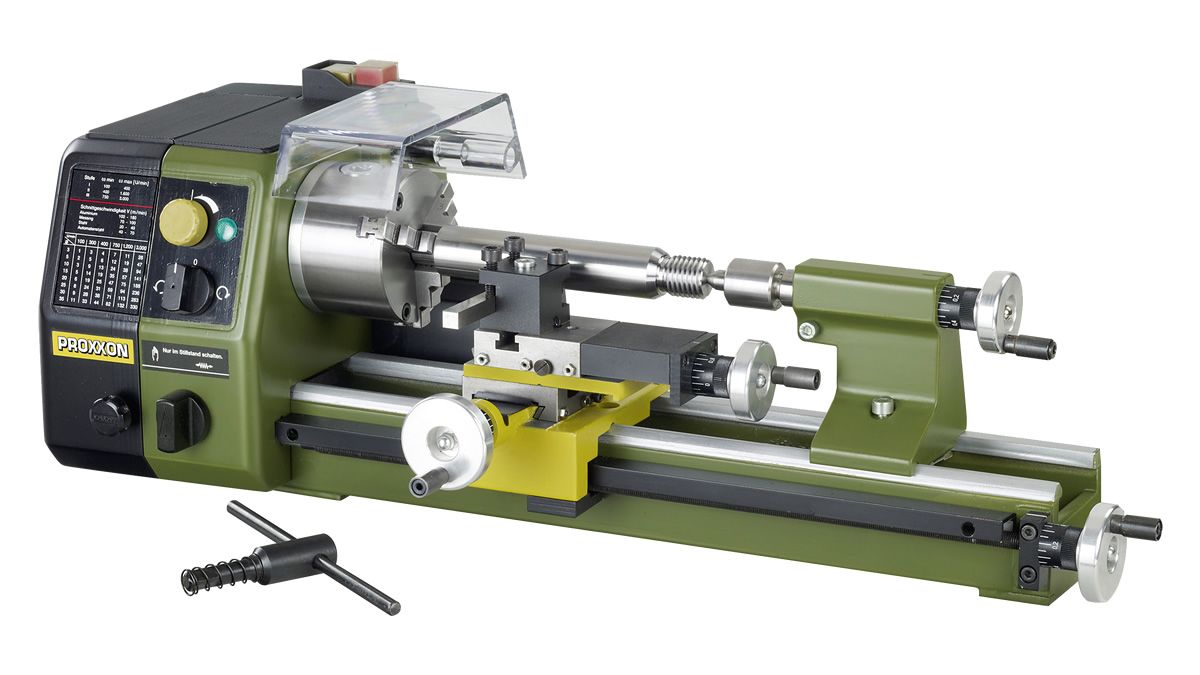

Torno de precisión PD 250/E

Torno de gran precisión

Base: De fundición, con forma de prisma y ranura central. Para un trabajo sin vibraciones incluso durante los trabajos más exigencias. Reborde trasero para montar la fresadora / taladro cabeza PF 230. Cabezal del eje cubierto. Cabezal: De aluminio fundido a presión. Rodamiento de precisión montado en el cabezal principal (recorrido sin mandril 1/100 mm) con apertura de 10,5 mm. Mandril 70 mm con hueco de 14 mm.

Con contrapunto MK 2. Interruptor giratorio que permite acoplar la alimentación automática a través de husillo y avance automático seleccionable (0,05 o 0,1 mm/vuelta.). Contrapunto – Cabezal Móvil: De aluminio fundido a presión. Manga Ø 20 mm retráctil de hasta 30 mm. Con escala milimétrica y contrapunto MK 1. Soporte: Bancada de fundición inyectada de zinc.

Carro transversal y carro superior de acero (ajuste 60 o 45 mm). Portaherramientas para su mecanizado de tamaño 8 x 8 mm. Accionamiento: Motor silencioso especial CC, con accionamiento por correa de 3 etapas para 300 – 900 y 3.000 rpm. Con el control continuo de velocidad adicional (de onda completa) de 100 - 300 o 1.000 rpm, en función del trabajo de la correa.

Hacia la derecha - rotación en sentido contrario a las agujas del reloj. Interruptor principal con función de parada de emergencia y protección contra re-arranque. Mandril del torno (plato): Alta calidad con 3 mordazas según DIN 8386 Clase 1 (tolerancia en la concentricidad 0,04 mm).

Capacidad de agarre de las garras de 2 – 75 mm. Incluye protector de seguridad. Avance de precisión manual: De aluminio con anillo de escala ajustable (1 división = 0,05 mm, 1 vuelta = 1 mm). Dispositivo de corte: Con cambio de marchas para roscas a izquierda y derecha. Con los pasos métricos más importantes (0,5 – 0,625 – 0,7 – 0,75 – 0,8 – 1 – 1,25 – 1,5 mm).

Datos técnicos

Distancia entre ejes 250 mm.

Altura del centro (altura máxima) 70 mm.

Altura sobre el carro transversal 46 mm.

220 – 240 V. 50/60 Hz.

Tamaño Longitud 560 mm,

Ancho 270 mm, Altura 170 mm.

Peso aprox. 12 kg.

Referencia: 2224002
