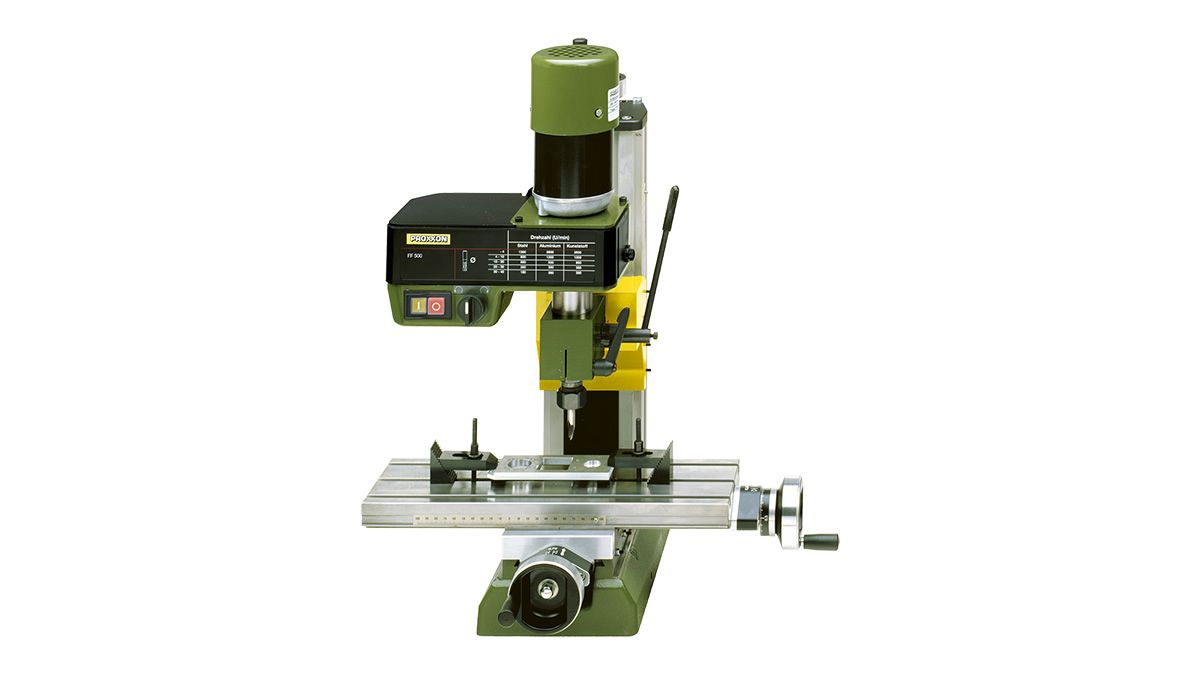

Fresadora de precisión FF 500

Movimiento basculante

Cabezal fresador basculante 90º a izquierda o a derecha (con graduación). Preselección de velocidad de rotación mediante un simple movimiento de la correa Poly-V. Interruptor para giro hacia derecha e izquierda. Avance de pínola (30 mm) mediante palanca de taladro con anillo de escala (1 graduación = 1 mm).

Sujeción de la herramienta mediante pinzas de fijación (pinzas tipo ER 20 DIN 6499-B). Una de cada: 6 – 8 – 10 – 12 incluidas. Descripción detallada a continuación. Regulación de altura del brazo de extensión mediante volante con anillo de escala (1 vuelta = 2 mm). Mesa maciza, fresada plana con 3 ranuras en T – estándar (12 x 6 x 5 mm).

Descargar manual (PDF)
